2013.10.01 [火]

LEDライト系電子工作の記録04

2012年6月16日

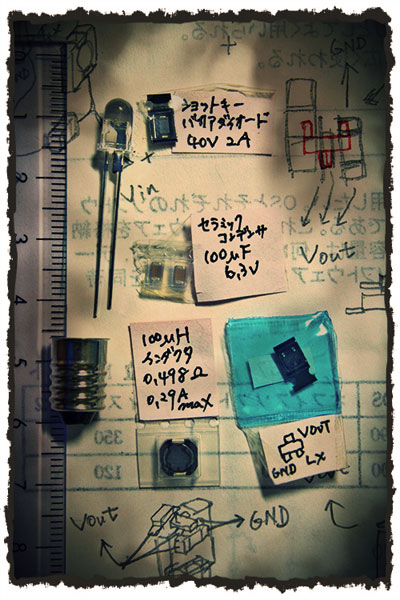

 チップ部品で作ろうとしてるけど、1個1個が小さいから大変。
 普通サイズの部品の方が楽だわこれ。


2012年6月16日

 チップ部品でユニット完成。
 しかし撮影の間点けっぱなしにしただけでちょっと熱くなってた。
 やっぱインダクタの直流抵抗なのかなー?
 明日インダクタ変えてもう一個作ってみる。

2012年6月17日

 チップ部品でまたLED用のユニット作った。
 今日のはHT7733A(出力3.3V)使用。
 インダクタは47μH(マイクロヘンリー)直流抵抗0.225Ω、東光製。
 このインダクタどこで買ったんだ?
 忘れた。

2012年6月17日

 昨日作ったのと今日作ったのをそれぞれ5分くらい連続点灯させた後、電源を外してすぐに直接手で触ってみたが、温度的には同じくらいだった。
 触れるけどちょっと熱いなって程度だった。
 昨日のはインダクタ100μH直流抵抗0.498Ω、東光製。

2012年6月24日

 で、ランタンの後はチップ(表面実装)部品を使ってHT7733Aを組み込んだLED豆電球を作ってる。



 チップ部品でいよいよ昇圧回路を豆電球のソケット内へ収納できるように初めて組み始めた頃ですね。

 部品がものすんごく小さいので、扱い慣れてコツを掴むまでが勝負です。

 ハンダ付けが難しいです。

 部品が小さいので、素早く作業しないとすぐに熱で部品が壊れます。
